5 空间中的无线电传播

Radio Propagation in Space

第4章讨论了大气层内的无线电传播(radio propagation),但当无线电传输发生在地球卫星与地面之间时,存在一些特殊考虑因素。其中一些与空间的特性有关,另一些则与链路的几何关系相关。接收机接收到的功率由以下公式给出:

\[ P_{R}=E R P-L+G_{R} \]

其中,\(P_{R}\) 为进入接收机的功率,\(E R P\) 为发射天线的有效辐射功率(Effective Radiated Power, ERP),\(L\) 为发射天线与接收天线之间的损耗(loss),\(G_{R}\) 为接收天线的增益(gain)。

本章重点讨论该公式中的损耗部分,特别是那些涉及同时穿过空间和地球大气层的链路所特有的损耗。

到卫星或从卫星出发的总路径损耗(path loss)包括:视距损耗(Line-of-Sight loss, LOS loss)、大气损耗(atmospheric loss)、天线失配损耗(antenna misalignment loss)、极化损耗(polarization loss)以及雨衰(rain loss)。

5.1 视距损耗(LOS Loss)

卫星链路损耗的主要组成部分源于极长的传输距离。由于卫星位于太空中,这种损耗称为空间损耗(space loss),也称为视距损耗(Line-of-Sight loss, LOS loss),由以下公式确定:

\[ L=32.44+20 \log (d)+20 \log (F) \]

其中,\(L\) 为以分贝(dB)表示的视距损耗,\(d\) 为发射机与接收机之间的距离(单位:千米),\(F\) 为传输频率(单位:兆赫,MHz)。

需要注意的是,该公式计算的是两个各向同性天线(即增益为 \(0\,\mathrm{dB}\) 的天线)之间的损耗。发射天线和接收天线相关的增益与损耗需单独考虑。

在大型卫星上,链路天线通常采用高增益、窄波束的抛物面天线(parabolic dish)。其增益可通过工作频率和天线口径由以下公式计算:

\[ G=-42.2+20 \log (D)+20 \log (F) \]

其中,\(G\) 为天线增益(单位:分贝),\(D\) 为反射器口径(单位:米),\(F\) 为频率(单位:兆赫),天线效率为 \(55\%\)

天线波束宽度(beamwidth)可通过以下公式计算:

\[ B W=\operatorname{Antilog}[(86.8-20 \log (D)-20 \log (F)) / 20] \]

其中,\(B W\)\(3\,\mathrm{dB}\) 波束宽度(单位:度),\(D\) 为反射器口径(单位:米),\(F\) 为频率(单位:兆赫)。

在小型卫星上,天线可以采用螺旋天线(spiral antenna)或偶极子天线(dipole antenna)。

例如,若卫星与地面站之间的距离为 \(1,000\,\mathrm{km}\),链路工作频率为 \(15\,\mathrm{GHz}\),则空间损耗为 \(175.96\,\mathrm{dB}\)

5.1.1 大气损耗(Atmospheric Loss)

图5.1展示了在大气层内传输的信号每公里的大气损耗。然而,当通信链路是卫星与地面之间时,我们应使用图5.2。该图表示信号穿过整个大气层的总损耗,是频率和卫星相对于当地地平线的仰角(elevation angle)的函数。例如,对于一个 \(3\,\mathrm{GHz}\) 的信号,在 \(30^{\circ}\) 仰角时大气损耗可忽略不计,但在地平线方向(仰角为 \(0^{\circ}\))时损耗约为 \(2.2\,\mathrm{dB}\),如图5.3所示。

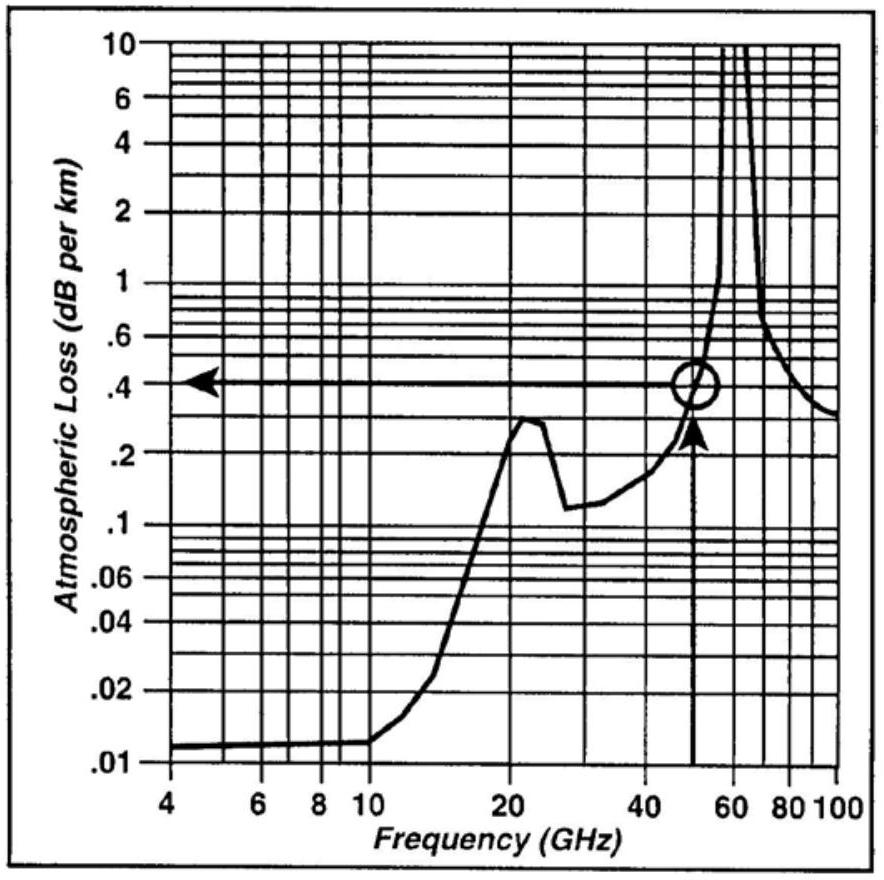

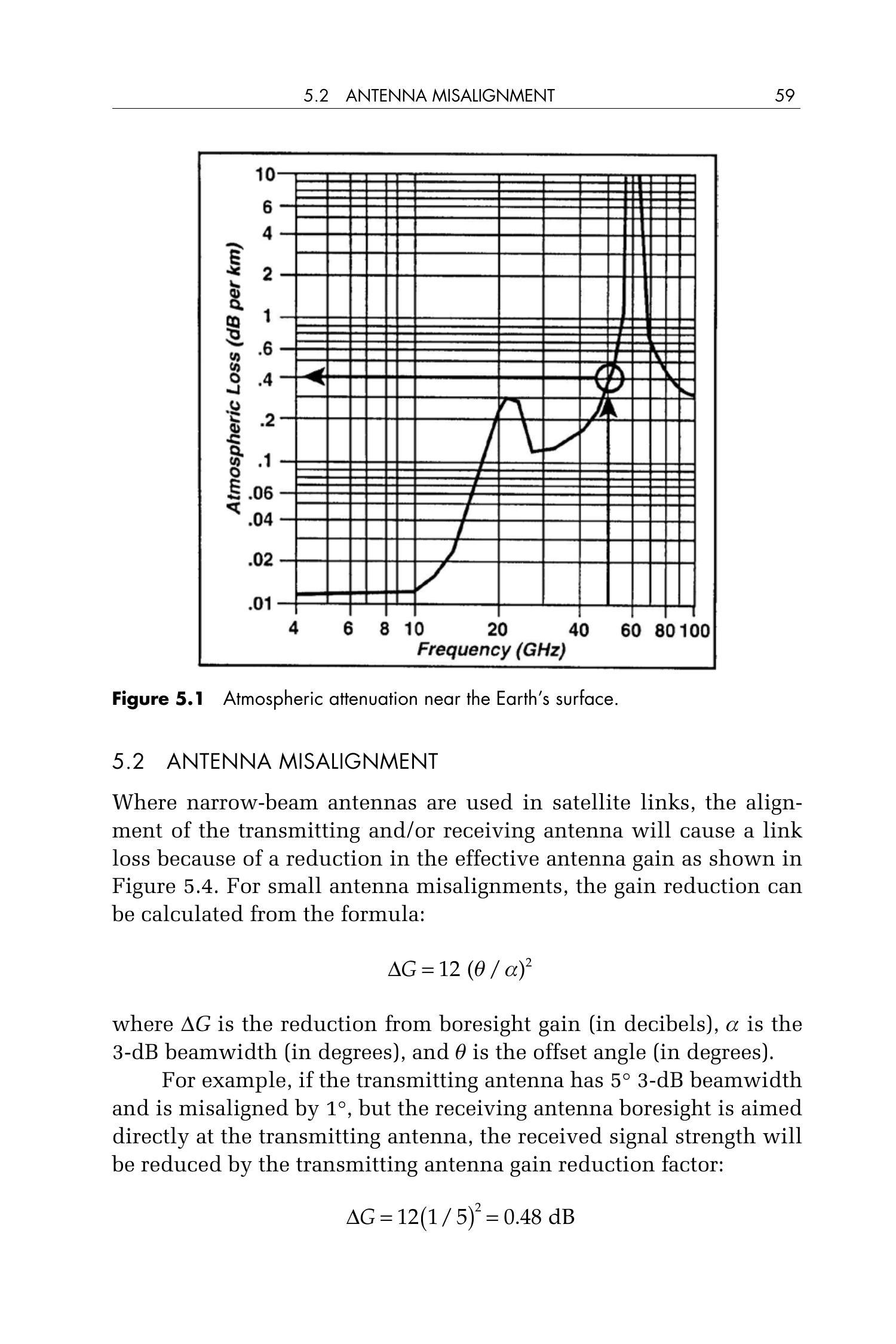

图5.1 地球表面附近的大气衰减(atmospheric attenuation)。

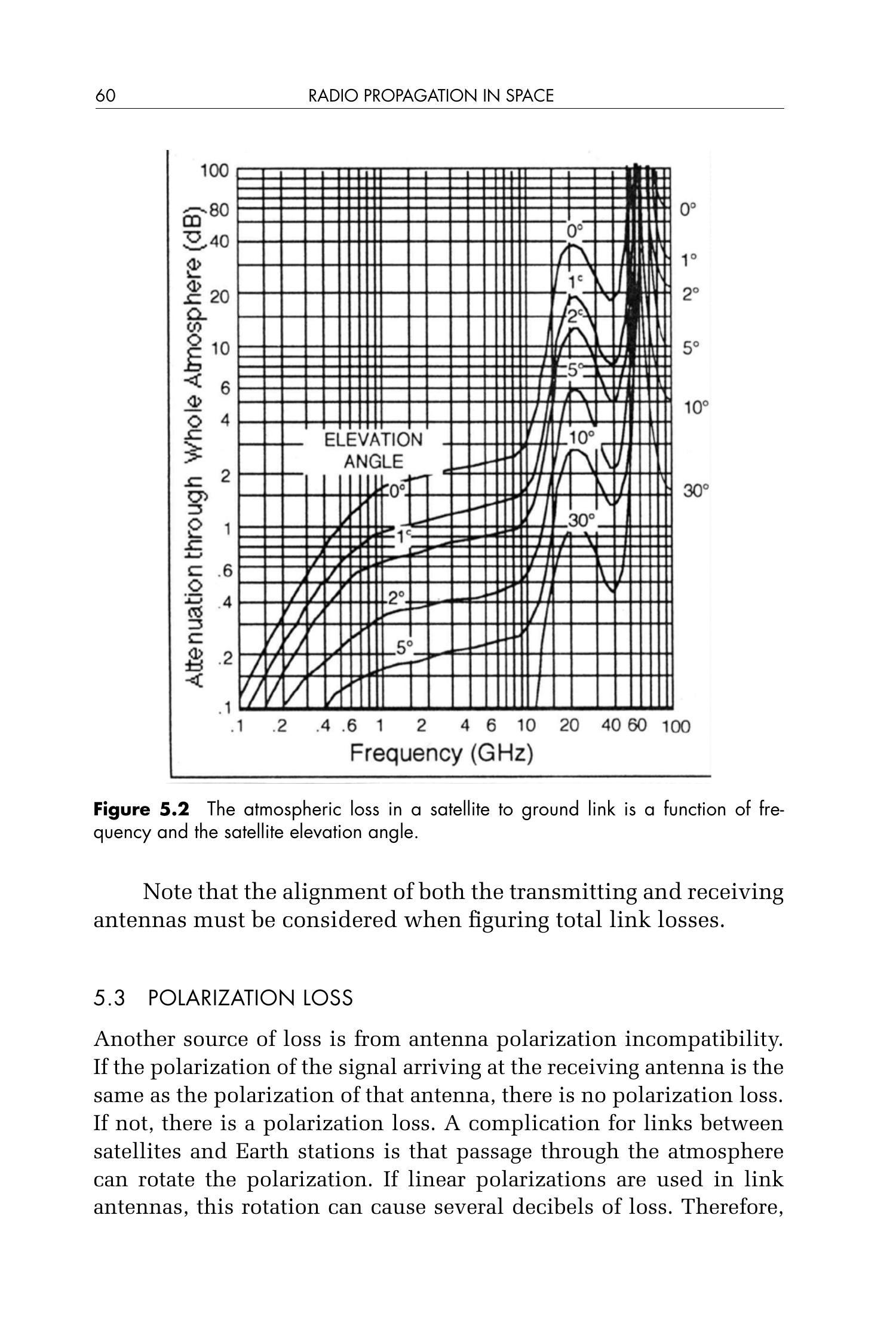

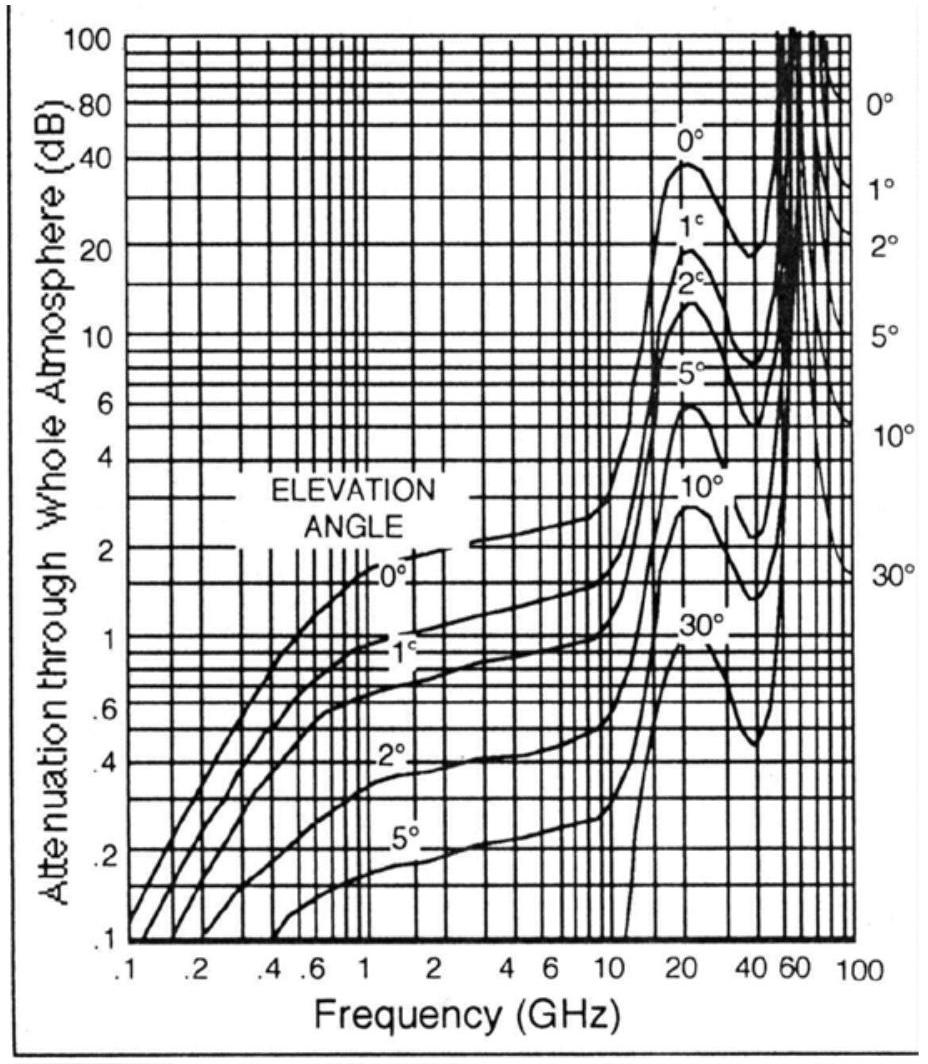

图5.2 卫星到地面链路的大气损耗是频率和卫星仰角的函数。

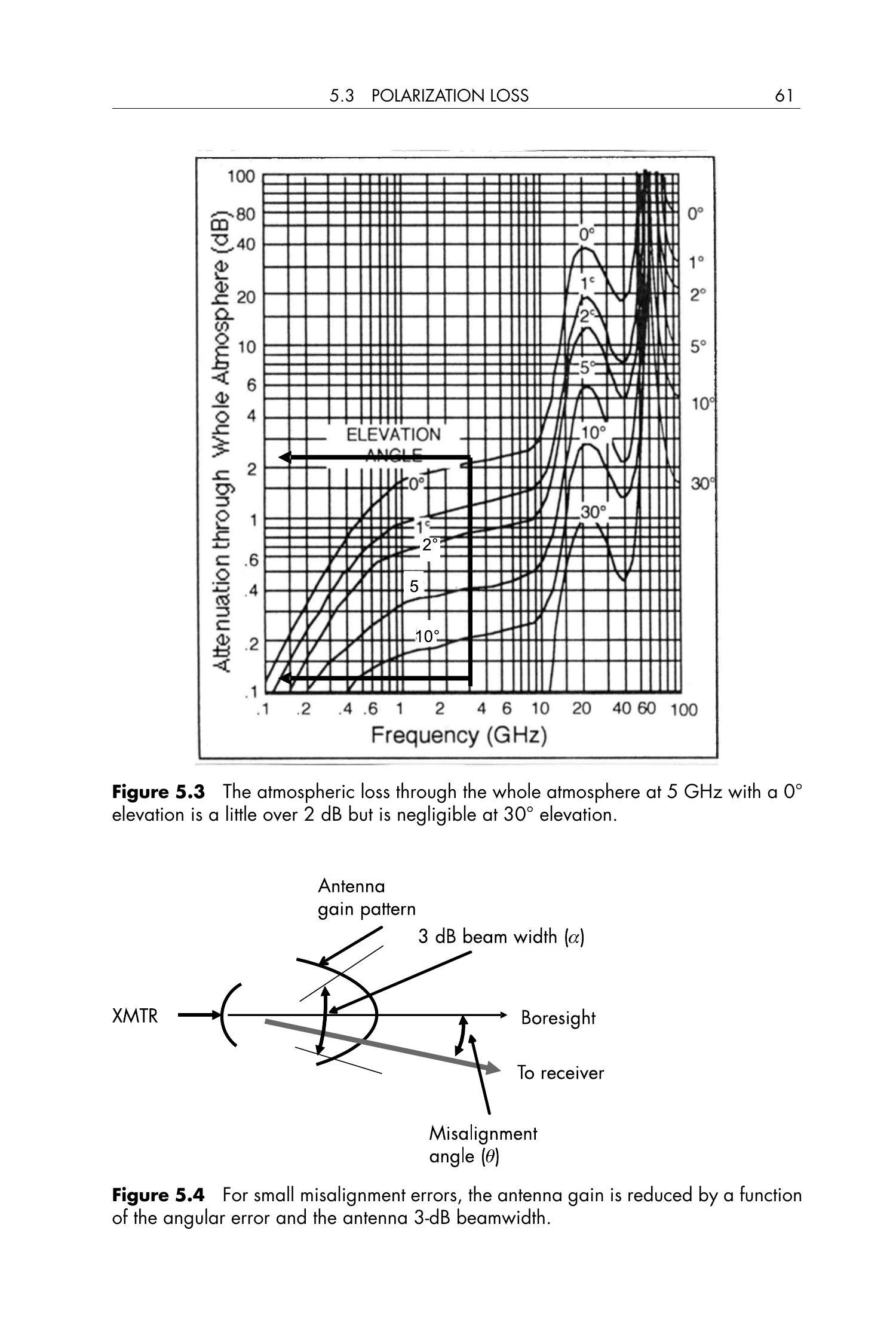

图5.3 在 \(5\,\mathrm{GHz}\) 频率下,当仰角为 \(0^{\circ}\) 时,穿过整个大气层的大气损耗略高于 \(2\,\mathrm{dB}\),但在 \(30^{\circ}\) 仰角时可忽略不计。

5.2 天线失配(Antenna Misalignment)

在卫星链路中使用窄波束天线时,发射和/或接收天线的对准偏差会导致链路损耗,这是因为有效天线增益降低,如图5.4所示。对于较小的天线失配角度,增益降低量可由以下公式计算:

\[ \Delta G=12(\theta / \alpha)^{2} \]

其中,\(\Delta G\) 为相对于主波束轴向(boresight)增益的降低量(单位:分贝),\(\alpha\)\(3\,\mathrm{dB}\) 波束宽度(单位:度),\(\theta\) 为偏轴角(offset angle,单位:度)。

图5.4 对于较小的失配误差,天线增益的降低量是角度误差与天线 \(3\,\mathrm{dB}\) 波束宽度的函数。

例如,若发射天线的 \(3\,\mathrm{dB}\) 波束宽度为 \(5^{\circ}\),且存在 \(1^{\circ}\) 的失配,而接收天线的主波束轴向精确对准发射天线,则接收信号强度将因发射天线增益的降低而减小,其降低量为:

\[ \Delta G=12(1 / 5)^{2}=0.48\,\mathrm{dB} \]

需要注意的是,在计算链路总损耗时,必须同时考虑发射天线和接收天线的对准情况。

5.3 极化损耗(Polarization Loss)

另一种损耗来源是天线极化方式不兼容(antenna polarization incompatibility)。如果到达接收天线的信号极化方式与该天线的极化方式相同,则不会产生极化损耗;否则,就会出现极化损耗。对于卫星与地面站之间的链路,一个复杂因素是:信号在穿过大气层时其极化方向可能发生旋转。如果链路天线采用线极化(linear polarization),这种旋转可能导致数分贝的损耗。因此,空间至地面站的链路通常采用圆极化(circular polarization);此时,即使信号在穿越大气层过程中发生极化旋转,也不会引起链路损耗。圆极化可分为右旋圆极化(right-hand circular polarization, RHCP)和左旋圆极化(left-hand circular polarization, LHCP)。如果发射天线与接收天线的旋向不一致,则会产生显著的失配损耗。对于小型电子战(EW)天线,这种失配损耗量级约为 \(10\,\mathrm{dB}\);而对于典型的(较大尺寸的)航天器和地面站天线,右旋/左旋失配引起的损耗可超过 \(30\,\mathrm{dB}\)。这一特性使得同一链路频率可被复用两次;例如,若卫星的上行链路(uplink)和下行链路(downlink)采用相反旋向的圆极化,则可同时使用同一副天线。

另一个与极化相关的考虑是:小型地面或机载天线有时采用线极化,而航天器天线则采用圆极化。当链路一端为任意线极化,另一端为右旋或左旋圆极化时,会产生 \(3\,\mathrm{dB}\) 的极化损耗。图5.5总结了极化失配问题。在后续讨论卫星与敌方发射或接收天线之间的链路时,将对极化问题进行更详细的阐述。

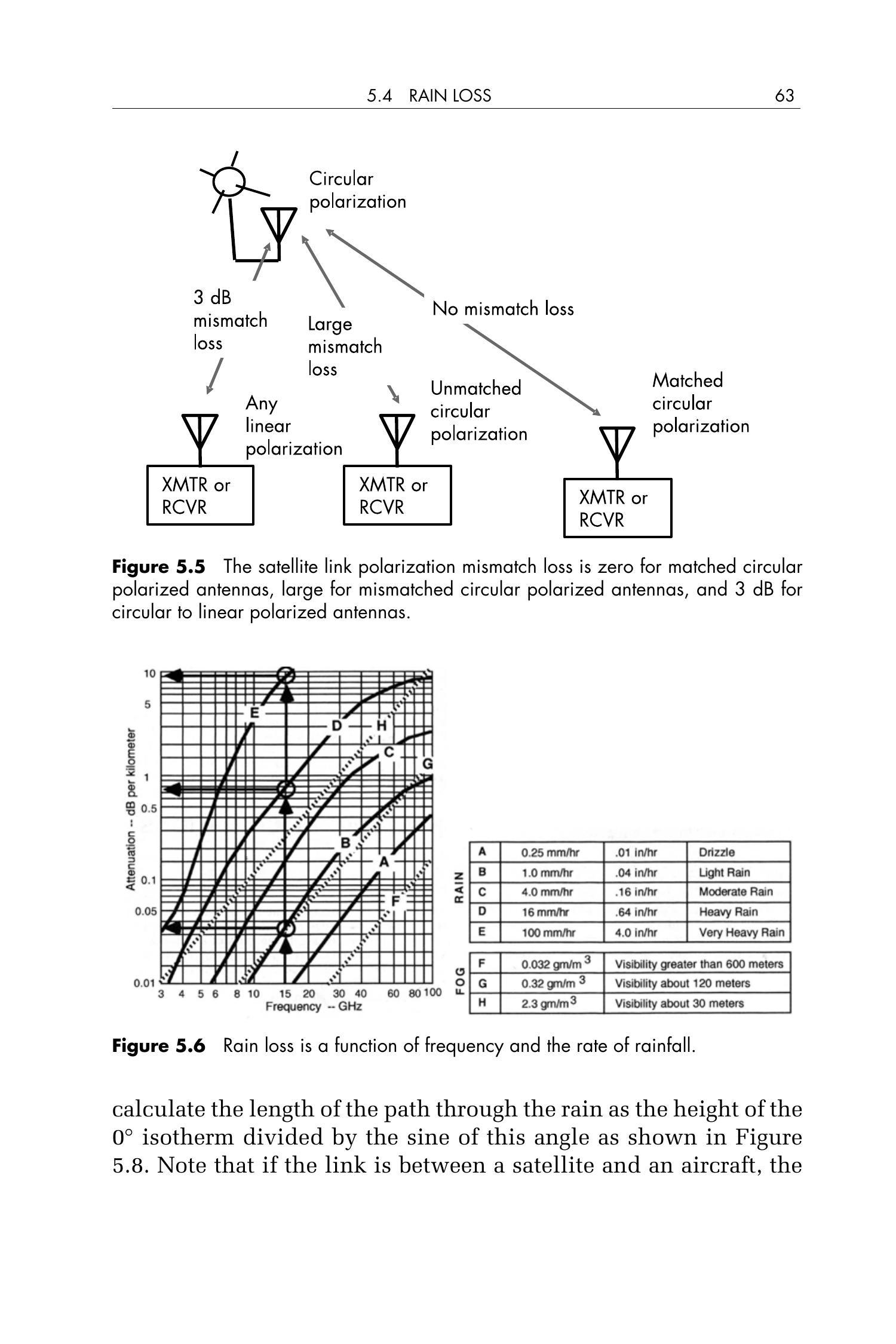

图5.5 卫星链路的极化失配损耗:匹配的圆极化天线之间为零损耗,失配的圆极化天线之间损耗很大,而圆极化与线极化天线之间为 \(3\,\mathrm{dB}\) 损耗。

5.4 雨衰(Rain Loss)

图5.6展示了由降雨引起的每公里链路损耗。使用该图表时,首先在横轴(abscissa)上找到工作频率,然后垂直向上移动至对应预期降雨率的曲线,再向左水平移动至纵轴(ordinate),即可读出每公里的雨衰值。图5.6中附带的表格列出了不同降雨率和雾密度所对应的损耗曲线。随后,将每公里的损耗乘以链路穿过降雨区域的实际距离,即可得到总雨衰。

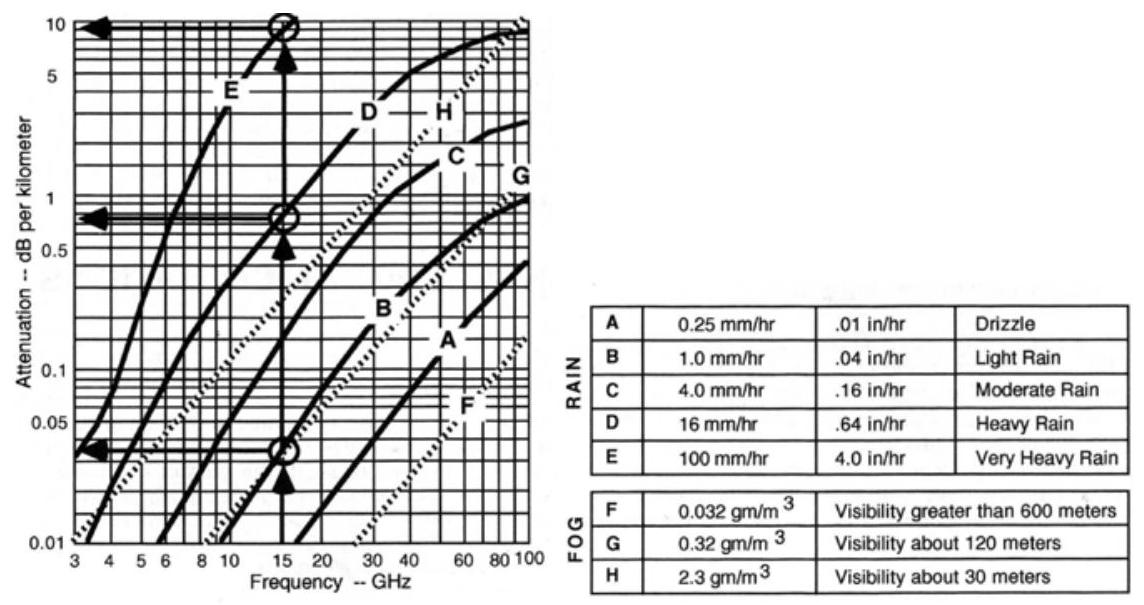

图5.6 雨衰是频率与降雨率的函数。

对于空间链路,还存在另一个复杂因素:太空中并无降雨。因此,雨衰仅作用于从降雨开始的高度(即地面站所在位置)到降雨层顶部之间的一段路径。图5.7显示了 \(0^{\circ}\) 等温层(\(0^{\circ}\) isotherm)高度随纬度和概率的变化关系。降雨起始于大气温度为 \(0^{\circ}\mathrm{C}\) 的高度(即 \(0^{\circ}\) 等温层);在此高度以上,降水为冰晶形态,而冰对信号的衰减可忽略不计。考虑从地面终端观测卫星的仰角(elevation angle),我们可以将信号穿过降雨区域的路径长度计算为 \(0^{\circ}\) 等温层高度除以该仰角的正弦值,如图5.8所示。需要注意的是,如果链路连接的是卫星与飞机,则“地面终端”位于飞机所在高度。由于降雨衰减通常采用概率统计方法进行评估,而非实时精确计算,因此图5.7(\(0^{\circ}\) 等温层高度随纬度和概率变化的图表)非常有用。例如,若我们要求链路性能达到 \(99\%\) 的可靠性,则从地面站所在纬度出发,向上找到对应 \(1\%\) 概率(即 \(99\%\) 可靠性)的曲线,再向左读取纵轴,即可获得预期的 \(0^{\circ}\) 等温层高度。举例如下:假设位于 \(40^{\circ}\) 纬度,\(1\%\) 概率对应的等温层高度约为 \(2\,\mathrm{km}\)。若卫星位于当地地平线上方 \(30^{\circ}\),则 \(\sin(30^{\circ}) = 0.5\),因此信号穿过降雨区的距离为 \(2\,\mathrm{km} / 0.5 = 4\,\mathrm{km}\)。若此时为强降雨且链路工作在 \(15\,\mathrm{GHz}\),根据图5.6,每公里雨衰为 \(0.73\,\mathrm{dB/km}\),总雨衰即为 \(0.73 \times 4 = 2.9\,\mathrm{dB}\)。若为小雨,则每公里损耗仅为 \(0.033\,\mathrm{dB/km}\),即使路径长达 \(10\,\mathrm{km}\),总雨衰也仅为 \(0.3\,\mathrm{dB}\)

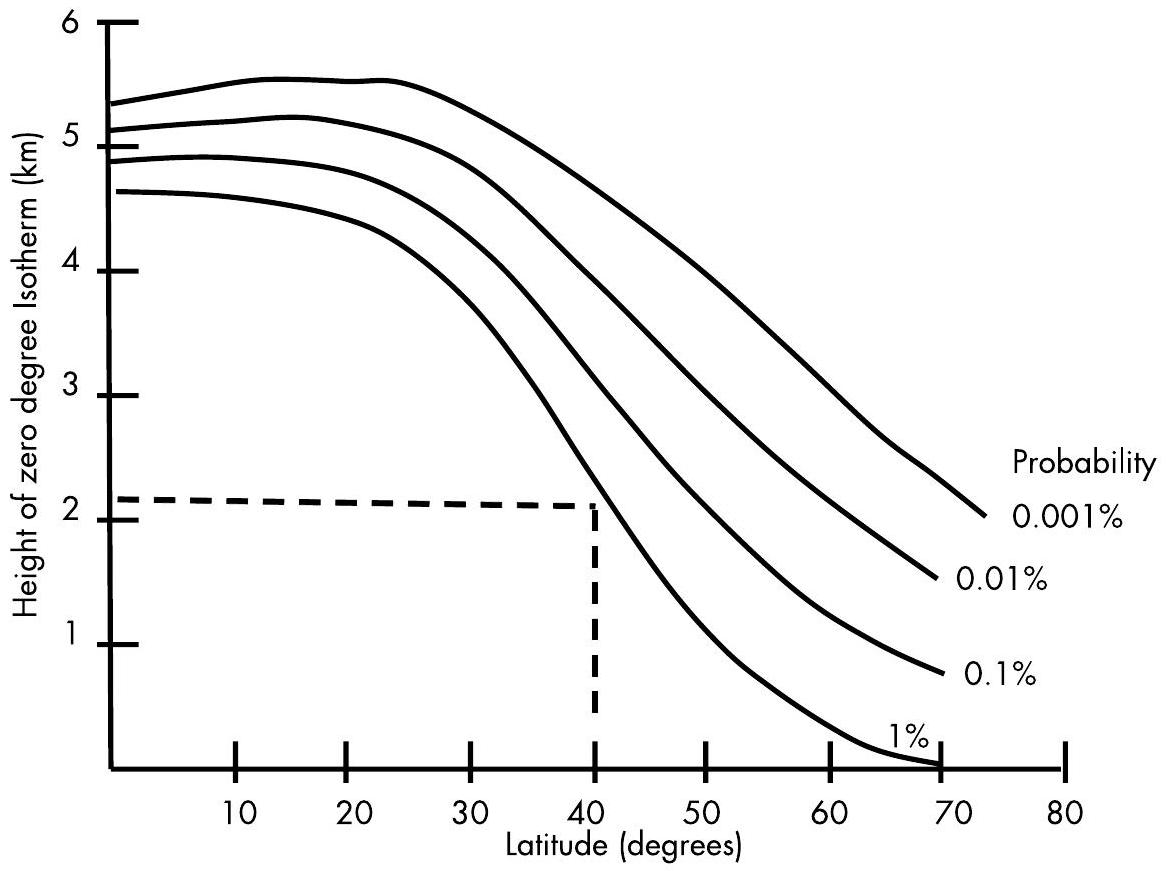

图5.7 \(0^{\circ}\) 等温层低于某高度的概率是纬度的函数。

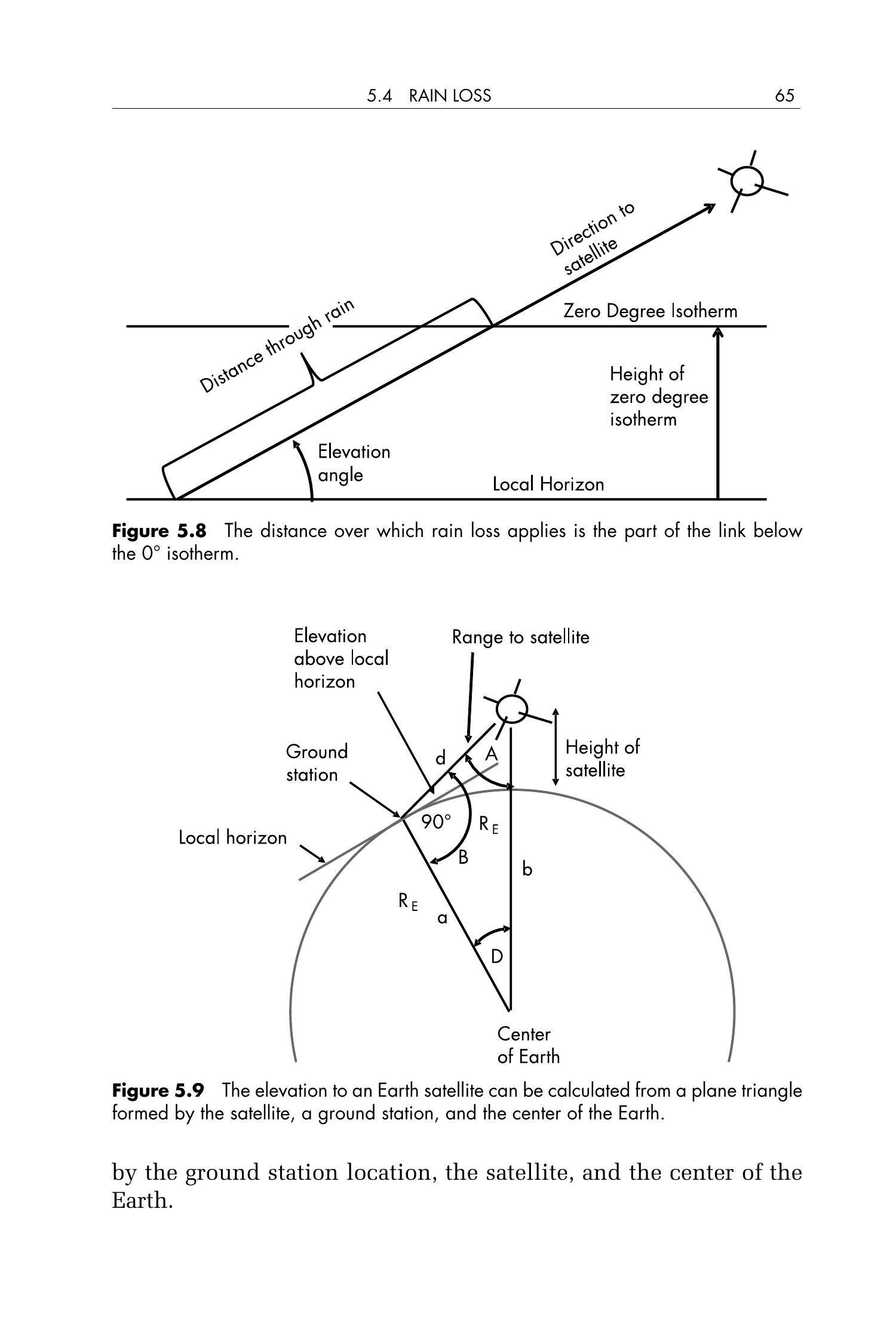

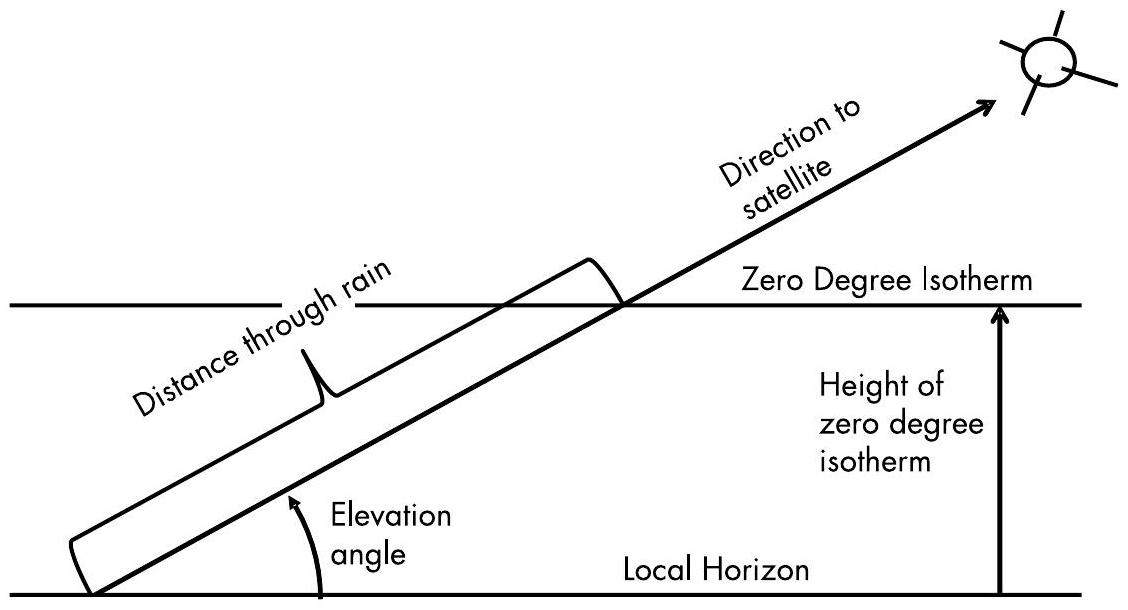

图5.8 雨衰适用的距离是链路中位于 \(0^{\circ}\) 等温层以下的部分。

图5.9表明,卫星相对于当地地平线的仰角可通过由地面站、卫星和地球中心构成的平面三角形计算得出。

图5.9 对地球卫星的仰角可通过由卫星、地面站和地球中心构成的平面三角形计算。

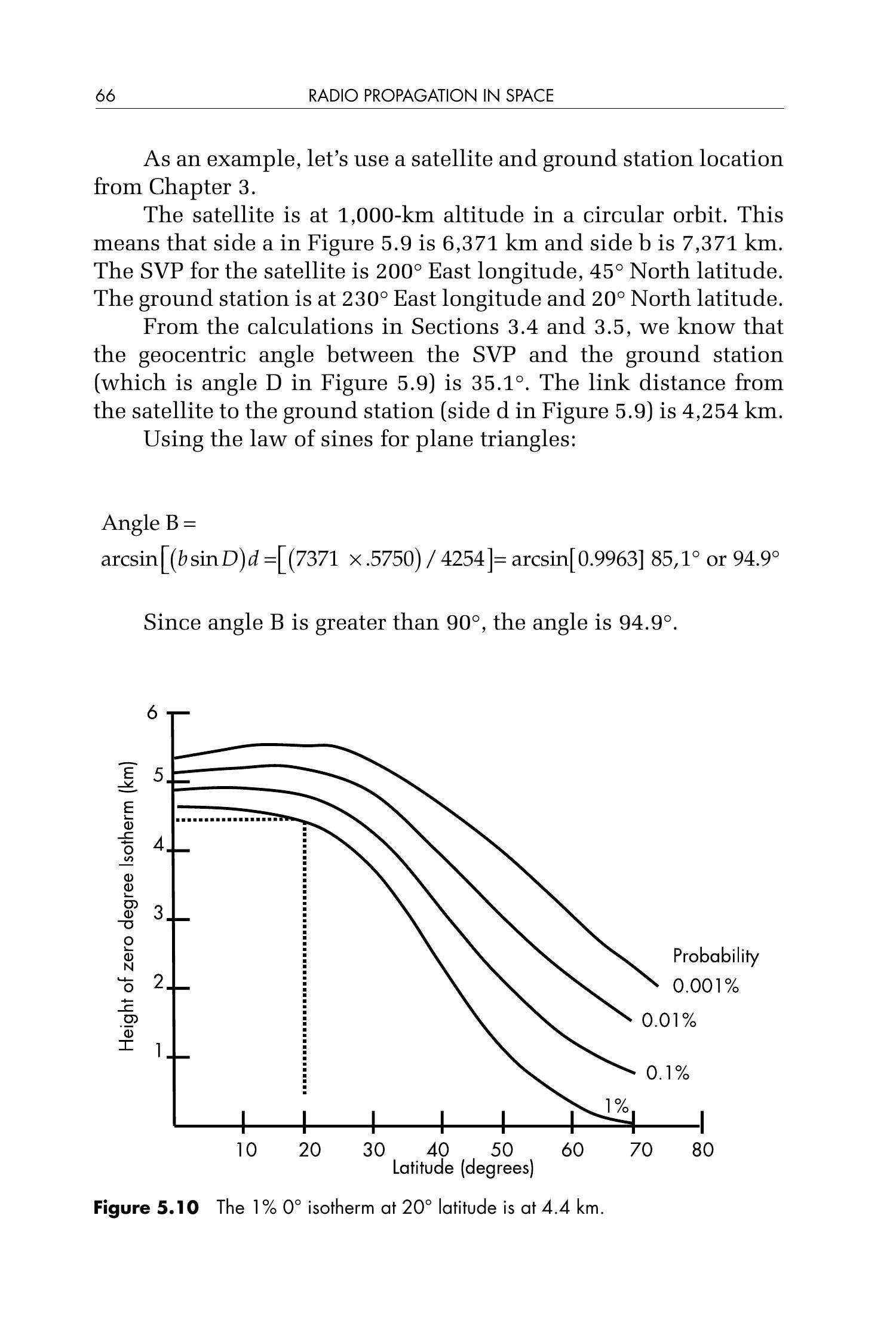

作为示例,我们采用第3章中给出的卫星与地面站位置。

卫星位于高度为 \(1,000\,\mathrm{km}\) 的圆轨道上。这意味着图5.9中的边 \(a\)\(6,371\,\mathrm{km}\)(地球半径),边 \(b\)\(7,371\,\mathrm{km}\)(地球半径加卫星高度)。卫星星下点(Sub-Satellite Point, SVP)位于东经 \(200^{\circ}\)、北纬 \(45^{\circ}\)。地面站位于东经 \(230^{\circ}\)、北纬 \(20^{\circ}\)

根据第3.4节和3.5节的计算,我们已知SVP与地面站之间的地心角(即图5.9中的角 \(D\))为 \(35.1^{\circ}\)。卫星到地面站的链路距离(图5.9中的边 \(d\))为 \(4,254\,\mathrm{km}\)

利用平面三角形的正弦定理:

\[ \begin{aligned} &\text { Angle } B=\\ &\arcsin \left[(b \sin D) d=[(7371 \times .5750) / 4254]=\arcsin [0.9963] 85,1^{\circ} \text { or } 94.9^{\circ}\right. \end{aligned} \]

由于角 \(B\) 大于 \(90^{\circ}\),故取 \(94.9^{\circ}\)

图中地平线与边 \(a\)\(90^{\circ}\) 角,因此从地面站观测,卫星位于地平线上方 \(94.9^{\circ} - 90^{\circ} = 4.9^{\circ}\)

图5.10显示,在纬度 \(20^{\circ}\) 处,\(1\%\) 概率对应的 \(0^{\circ}\) 等温层高度为 \(4.4\,\mathrm{km}\)。因此,链路穿过降雨区域的距离为:

\[ 4.4\,\mathrm{km} / \sin 4.9^{\circ} = 4.4\,\mathrm{km} / 0.089854 \approx 49\,\mathrm{km} \]

图5.10 在 \(20^{\circ}\) 纬度处,\(1\%\) 概率对应的 \(0^{\circ}\) 等温层高度为 \(4.4\,\mathrm{km}\)

回看图5.6,若链路工作在 \(15\,\mathrm{GHz}\) 且处于强降雨条件下,雨衰为 \(0.73\,\mathrm{dB/km}\)。因此,总雨衰为:\(49\,\mathrm{km} \times 0.73\,\mathrm{dB/km} = 35.8\,\mathrm{dB}\)

若链路工作在较低频率(例如 \(5\,\mathrm{GHz}\)),则每公里损耗仅为 \(0.043\,\mathrm{dB/km}\),因此雨衰仅为:\(49\,\mathrm{km} \times 0.043\,\mathrm{dB/km} \approx 2.1\,\mathrm{dB}\)
