MIXR 混合现实仿真平台¶

Douglas D. Hodson , David P. Gehl

Air Force Institute of Technology, WPAFB, OH, USA

论文原文Int'l Conf. Scientific Computing | CSC'18 |

摘要¶

混合现实仿真平台（MIXR, The Mixed Reality Simulation Platform）是一个开源软件项目，旨在支持健壮、可扩展、虚拟与构造型、独立及分布式仿真应用的开发。其最常见的用例是支持可执行仿真应用的开发，用于组建实时、交互式、分布式虚拟环境（DVE）。

MIXR 的核心基础架构被设计为有利于开发可按确定性方式执行、满足实时交互/响应时间要求的应用，同时为场景定义、I/O 以及标准互操作接口（如 DIS、HLA 等）提供一定程度的配置灵活性。

MIXR 代码库已被用于开发众多支持实兵、虚拟与构造（LVC, Live, Virtual, and Constructive）仿真的军事应用，这类仿真亦称为“混合现实”仿真 [1]。

本文描述了该软件平台本身，以及它如何划分代码以利用多核/多 CPU 个人计算机，支持实时仿真应用的开发。

关键词： MIXR，DVE，LVC，混合现实 (mixed reality)，仿真 (simulation)

1. 引言¶

混合现实仿真平台（MIXR）是一个起源于美国国防部（DoD）的开源软件项目。它已被用于支持多个领域的分布式应用开发，包括实兵、虚拟与构造（LVC）仿真。

MIXR 定义了一种高级的组织模式，为仿真应用（有时称为模拟器）提供结构。换句话说，该软件为开发者定制应用提供了蓝图，从而简化仿真应用的创建。它融合了传统面向对象（OO, Object-Oriented）软件设计原则，并结合了实时系统的理念，以满足人机和/或硬件交互的需求。

通过提供系统组件的抽象表示（即抽象类），可以以优化运行时性能的方式混合不同精度级别的系统模型。对于虚拟和混合现实仿真，系统的抽象表示使开发者能够调优应用以高效运行，从而满足人机和/或硬件（环中）交互的延迟截止要求。对于纯构造型仿真应用（其中交互截止要求不存在或不那么重要），可以选择“更高级别”或更详细（可能处理器消耗更高）的系统模型。

该软件利用了模型-视图-控制器（MVC, Model-View-Controller）模式，将功能组件划分为独立包。在该领域中，MVC 概念更进一步，通过提供其他视图，例如抽象网络接口，以支持特定的互操作解决方案；典型案例包括分布式交互仿真（DIS, Distributed Interactive Simulation）协议和高层体系结构（HLA, High Level Architecture）。

基于该软件的具体应用非常多样，包括现役和未来的战斗机、轰炸机平台模拟器，无人机（UAV）地面控制站，综合防空系统（IADS），未来战场管理器等；更多信息见 [2] 和 [3]。

2. 简史¶

MIXR 软件代码库的起源可追溯至 20 世纪 80 年代末，当时它采用 C 语言编写，并运行在 Commodore Amiga 1000（是的，就是 Commodore Amiga！）上。由于 C 语言并不直接支持面向对象编程范式，代码库自行定义了一套类 OO 基础架构，以支持这种编程方式。90 年代初，基于 C 的 OO 系统被转换为 C++，应用开发和运行平台也转向 Silicon Graphics（SGI）工作站。自 1997 年起，开发平台从 SGI 工作站转向个人计算机（PC）。

最初（并非特指 1997 年）代码库并没有官方名称；直到 2002 年才被命名为“增强型空空-空地联动环境仿真（EAAGLES, Enhanced Air-to-Air, Air-to-Ground Linked Environment Simulation）”；后又更新为“联动仿真分析与生成的可扩展架构（Extensible Architecture for the Analysis and Generation of Linked Simulations）”。此次更新去除了“空空”“空地”等领域专用术语，强调了该软件面向通用建模与仿真能力的设计初衷。

2003 年，EAAGLES 在 DoD 社区变得更加知名——在世界最大建模、仿真与培训会议 I/ITSEC（Interservice/Industry Training, Simulation and Education Conference）上，展示了一款基于 EAAGLES 的战斗机座舱应用。尽管这套“战斗机座舱”模拟器只用了几个月开发，却表现得无可挑剔，充分证明了应用设计和底层框架的优越性。

2006 年 7 月，原 EAAGLES 代码库的一个重要子集被公开发布，成为众所周知的 OpenEaagles。与此同时，专门网站上线，提供信息、文档和发布版本。2009 年，出版了《Design & Implementation of Virtual and Constructive Simulations Using OpenEaagles》一书 [4]。此后，相关版本不断更新发布。

2017 年，OpenEaagles 更名为 MIXR，原因包括：

项目名称与关注领域更好地契合，即开发混合现实仿真应用。参见 [1] 和 [5]，了解混合现实仿真与 LVC 仿真的关系；
明确从“框架（framework）”向“平台（platform）”转变，表明有意识地以不同方式暴露其功能/能力，而不仅限于传统的 OO 风格继承（如子类化）；
指示项目正从“传统 C++”代码库过渡到“现代 C++”代码库，以提升质量、能力、可理解性，并降低复杂性。

如今，MIXR 代码库在其所提供的功能和能力方面已相当稳定。由于较长的开发历史，它积累了大量“内嵌”知识，这些都是支持大量仿真应用开发过程中沉淀下来的。目前的重点是进一步完善和提升其灵活性，使其能为更广泛的用户群体所用。

3. 术语¶

在过去几十年中，出现了许多等价术语，用于描述创建共享虚拟世界、供人类和/或硬件交互的实时分布式仿真。例如，分布式虚拟环境（DVE, Distributed Virtual Environments）、网络化虚拟环境（NVE, Networked Virtual Environments）以及分布式虚拟仿真（DVS, Distributed Virtual Simulation）。如今亦如此，但趋势是更普遍地将这些系统称为“混合现实”环境或仿真，这一说法也更清晰地反映了它们的本质。

这类系统的一个共同架构特征是：多个基本自治的独立仿真应用以异步方式执行，通过网络交换数据，实现一个共享虚拟世界的“幻觉”（在军事领域，也称为“合成战场”）。在军事领域，应用之间数据交换的方式由互操作协议定义，其中若干协议被发布为 IEEE 标准，例如分布式交互仿真（DIS, Distributed Interactive Simulation）和高层体系结构（HLA, High-Level Architecture）。这些分布式仿真通过为人类和/或硬件提供接口，使其能够在共享虚拟世界中交互。

由于人类和/或硬件被纳入所表示的目标系统（即“环中”in-the-loop），由此产生了额外的互动响应时间需求，从而将整个系统归为实时系统类别。在构建这些实时系统时，需在响应速度和模型精度之间进行权衡。

MIXR 代码库从零开始设计，充分考虑了这些需求，使得可在确定性执行性能和模型精度之间进行权衡。

4. 软件分类¶

框架（framework）是一组协作类，组成特定类型软件的可复用设计 [6], [7]。通过为框架中的抽象类创建特定应用的子类，可以将框架定制为某一具体应用 [8]。工具包（toolkit）是一组相关且可复用的类，提供有用的通用功能，是面向对象版本的子程序库 [8]。

图1：平台定位

如图1所示，基于框架构建的应用是通过“扩展”来实现的；在 C++ 中，通常是通过继承对类进行子类化。而仅仅使用库功能（如工具包）的应用，并不会表现出同样类型的依赖（具体来说，是耦合）。

尽管 MIXR 明显组织为一个框架，通过扩展类来开发应用，但其目标是让其更像通用的建模与仿真平台。换言之，无需继承类即可开放更多功能。

无论哪种方式，MIXR 都不是像 Microsoft Word 或典型游戏引擎那样的可执行应用程序。它并不定义 main() 函数；而是将这些细节交由开发者自行决定，完全掌控应用如何组装和配置。

MIXR 用 C++ 编写，并被划分为不同包，为开发者作为功能工具包（即库）按需调用。例如，MIXR 定义了一个图形工具包，可用于便捷开发操作员/载具界面和显示。

这种组织方式，使得该软件能够创建多样化的仿真应用。派生出的仿真应用通常可独立运行，也可在分布式网络环境中运行。基于标准协议（如 DIS 和/或 HLA）进行交互的分布式应用，几乎可以做到“开箱即用”。

5. 虚拟仿真需求¶

与人参与者（或硬件）交互的仿真，必须在规定的截止时间内响应（延迟或响应时间）。仿真若不能及时响应（就像其所代表的系统一样），将令操作员沮丧，并可能影响仿真结果。面临这种高要求的软件系统，属于实时系统（real-time system）范畴。实时系统的设计和组织，目的就是让关键（通常是周期性的）任务能够按时完成。

任务调度的标准方法有两种：基于优先级和前台/后台系统。基于优先级的设计为系统中每个任务分配一个优先级，最高优先级的就绪任务优先执行。任务调度由操作系统管理。

在前台/后台系统中，应用本身控制任务调度。前台任务通过跳转表或由指针组成的受控列表来执行，任务按列表顺序逐一执行。非周期事件和后台任务在所有“最高优先级”任务执行完后才获得处理时间。

MIXR 采用前台/后台系统架构，但不是用跳转表（或函数列表）管理，而是将线程执行路径融入类层次结构的设计。其专门利用多核/多CPU PC 平台的优势，可创建高优先级前台线程。由于具备多处理器，采用 Windows、Linux 等通用操作系统也能保证高优先级、关键实时前台线程的可靠执行。

需要强调的是，基于 MIXR 的应用以循环或帧为基础进行系统执行，而非离散事件处理器。这种方式满足了其设计需求，即支持不同精度水平的模型（包括更高层次的物理模型、数字信号处理模型）以及实现实时性能要求。模型状态可用状态机捕捉，状态转换可利用消息传递机制实现。

6. 实时仿真平台¶

MIXR 采用 C++ 编写，原因如下：

大多数实时系统为了性能采用 C 语言开发 [9]。面向对象语言往往被怀疑影响性能，而整体性能通常重于灵活性。但在建模与仿真领域，我们认为面向对象语言（如 C++）带来的优势远大于轻微的性能损失；
C++ 具有良好的可移植性，几乎所有平台都有编译器。这使开发者可以在主流操作系统（Windows、Linux 等）上构建基于 MIXR 的应用；
C++ 支持多种编程范式，灵活性高；
可自定义内存管理方式，不会影响应用的整体性能。因此，优先采用 new 和 delete 操作符，而不是无法控制的垃圾回收。

本文不可能覆盖所有定义的类，但有几个关键类值得介绍，以帮助理解代码结构。

Object ：Object 类是 MIXR 代码库的 C++ 系统对象。不同于 Java、Ruby 等其他面向对象语言，C++ 并未提供系统对象，也不内置垃圾回收。这两点在比对语言原生特性时似乎是劣势，但对于需要满足实时要求的应用领域，反而是优势。

C++ 能灵活定义这些机制以适应不同应用领域。例如，对于不太关心耗时内存管理操作的应用，代码库提供了智能指针以自动管理对象的创建和销毁。相反，若应用必须满足时间约束（即实时系统），对象的无序创建与销毁可能导致性能问题。

Object 的一个能力是为所有对象提供简单的引用计数系统，用于内存管理。Object 允许开发者手动控制和优化以性能为导向的应用，例如对建模射频（RF）发射包或红外（IR）几何信息的实时处理。

系统对象的另一个细微但重要方面是类型检查。有了系统对象，并且所有类都从其派生，可实现对象的动态类型转换，避免无类型函数与类相关的陷阱。正因如此，MIXR 编码标准明确禁止使用 void 指针。

Component ：在面向对象编程中，容器类（container class）是指包含其他对象的类。MIXR 的 component 类不仅如此，还包括更多功能。Component 可容纳其他组件，同时定义了一套基本的消息系统，贯穿整个代码库。

MIXR 从一开始就旨在便于创建实时运行和/或与人参与者交互的仿真应用。带有时延/响应截止要求的应用，通常将关键任务与非关键任务分离。例如，以特定频率执行气动模型，与写入硬盘或打印文档这种非关键操作分开处理。

这种分离通过 component 类的两个方法实现。在设计模型时，需要以关键方式执行的代码（通常是数学计算）放在重写的虚函数 updateTC()（更新关键任务）中；可非关键执行的代码放在重写的虚函数 updateData() 中。

这种代码组织方式有如下优点：

由于关键代码与后台代码明确分离，应用可按需设计以满足性能要求；
与某一模型关联的全部代码（关键与后台）在同一类中，逻辑清晰。

如图2所示，可以将仿真应用的一个实例看作一棵 Component 组件树。调用树顶（根）的 updateTC() 方法，将自动执行所有子组件的 updateTC()。换句话说，每个组件都会执行其子组件的相关代码，直到整棵树处理完毕。后台代码同理。

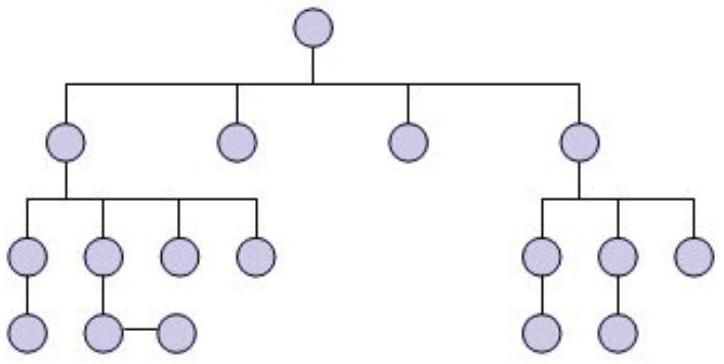

图2：组件树

MIXR 编码标准对 updateTC() 中的编写规则做了详细规定（如不得有阻塞 I/O 调用）。这些规则与实时系统开发中的通用指导原则一致。

7. 应用结构¶

使用 MIXR 作为仿真基础的软件开发者，通常通过使用现有类（即模型）或扩展它们以添加细节来构建应用。最终，为应用定义 main() 函数。

主流程通常执行以下任务：

读取定义并创建对象层次结构的配置文件。MIXR 提供解析器实现该功能；解析器定义了简单的类无上下文语法输入语言，易于扩展，
创建并设置要执行的线程。对于非实时应用（如纯构造型应用），可能只需单线程。对于包含关键时序代码的虚拟仿真，通常会创建前台和后台线程，
按需通过调用 updateTC() 和 updateData() 执行仿真。如果应用是虚拟仿真，高优先级线程将负责处理前台任务。

开发者完全定义主流程，以支持多种执行场景；MIXR 不定义 main() 函数！此外，应用的主流程代码通常简洁明了，大部分工作在于新类的设计与扩展。

仿真应用通常按照图3所示结构组织。以组件树思维，Station 类位于顶部或根节点。其它组件都是 Station 的子组件。

Station 连接模型与视图（如图形显示、I/O 设备和控制、互操作网络）。Station 拥有一个 Simulation 实例，管理玩家列表（即实体或平台），并跟踪仿真时间，包括当前处理的周期、帧和阶段。

作为基于帧的系统，delta 时间作为参数传入 updateTC()，以便进行正确的时间相关计算。模型依赖 delta 时间进行计算，意味着系统频率可变时无需修改每个模型（只要满足奈奎斯特采样率）。附加的时间信息以周期（16 帧，或称主帧）和阶段形式记录。阶段控制数据流在模型中的顺序。目前定义了四个阶段：

动力学（Dynamics）——更新玩家或系统动力学，包括气动、推进和传感器位置（如天线、红外导引头）；
发送（Transmit）——在此阶段发送射频（R/F）辐射，可能包含数据链消息。计算射频范围方程参数，包括发射功率、天线模式、增益和损耗；
接收（Receive）——处理并滤波接收的辐射，将探测报告或数据链消息排队等待处理；
处理（Process）——处理数据链消息、传感器探测报告与跟踪，更新状态机、机载计算机、射击列表、导航计算机、自动驾驶仪或其他玩家及系统决策逻辑。

玩家（Player）是一个增加动力学和其他独特行为的组件。可附加的组件包括特征（signatures）、天线、传感器和挂载物。代码库中包含了派生的空中和地面玩家。

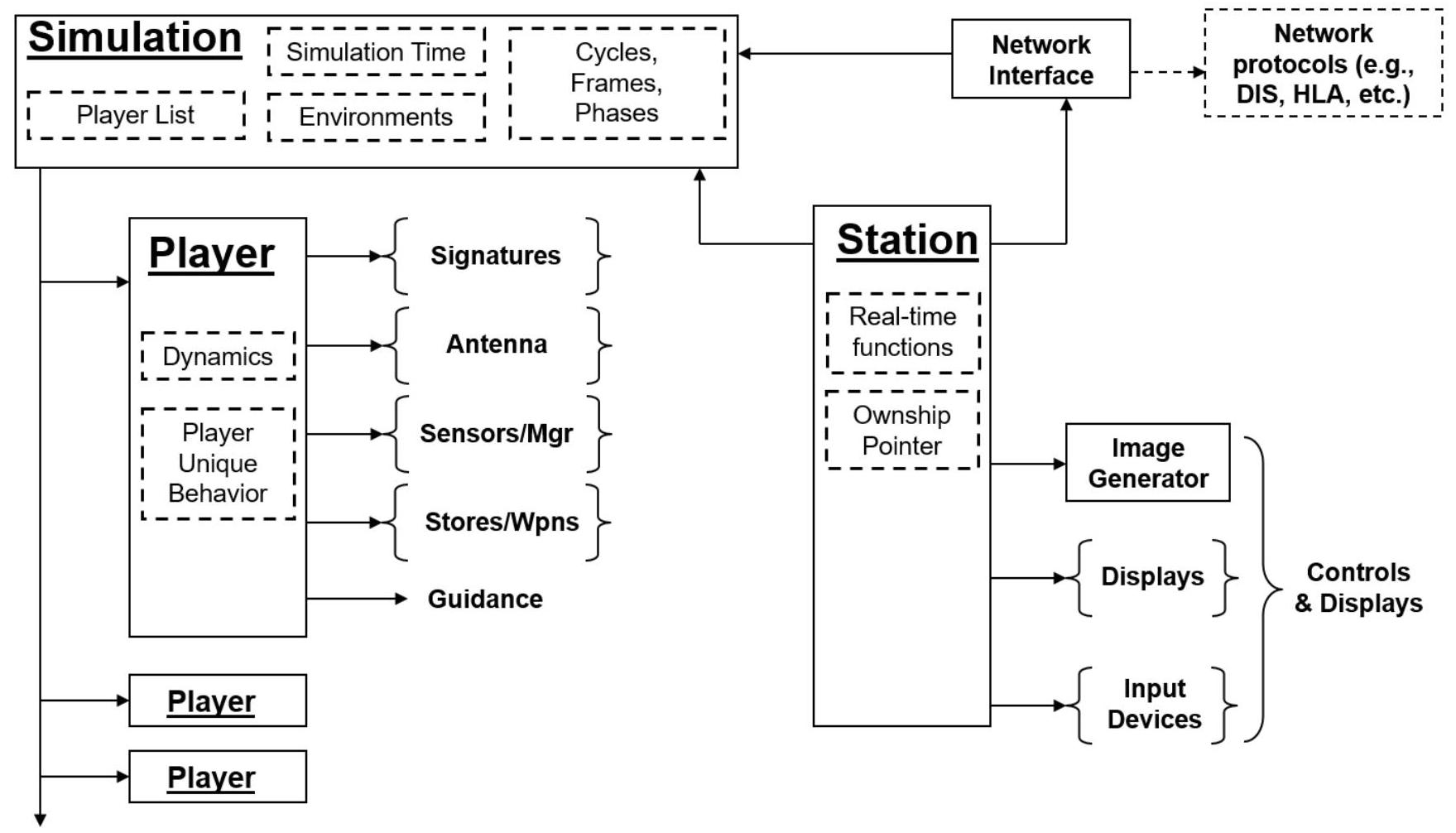

图3：应用结构

定义了一个抽象互操作网络接口，以便集成特定协议，例如 DIS，用于支持与其他分布式仿真应用的互操作。该网络接口自动在玩家列表中创建新玩家。对仿真而言，这些玩家与其它玩家无异。

8. 图形¶

平台定义了多个图形工具包，用于开发操作员/载具界面显示。图形工具包基于 OpenGL 实现所有基本绘制操作，从而几乎兼容所有平台。

图形绘制的基础包含于 graphics 包中，提供绘制位图、输入/输出字段、字体、多边形、读数器、纹理等图形对象的类。

如图4所示，图形架构定义了 Graphic、Page 和 Display 类之间的层级关系。

Graphic 类封装了图形相关属性，如颜色、线宽、闪烁频率（用于闪烁图形）、坐标变换、顶点及纹理坐标、选择名和剪切区域信息。作为组件，Graphic 可包含其他图形。

Page 类定义“图形页”，有助于创建多功能显示器（MFD），可定义特定的页转换事件。Display 类定义了绘制所需的所有资源，如字体、色表以及显示视口的物理和逻辑尺寸。最后，开放源代码的 GUI 工具包（如 Glut、Fox、FLTK 和 Qt）可用于提供丰富的界面。

MIXR 图形类简化操作员/载具显示开发，并利用开源 GUI 工具包，但不旨在替代面向视觉场景图的显示（如抬头显示器或图像生成器）。MIXR 的整体理念是避免重复造已经被其他应用和/或包很好实现的轮子。

基于该结构的更高级工具包包括仪表库，内含拨盘、按钮、计量器、仪表指针以及无数其他功能完备的仪器，还有简单地图。

所有图形工具包独立于仿真建模环境。模型不包含任何图形专用知识，图形也不包含模型专用知识。两者连接的代码存在于 Station 类中。

通过 Station 类的 ownship 指针，任何玩家的控制和显示都可以随时切换。玩家间切换有助于从不同视角观察仿真交互。

所有图形类均派生自 Graphic，后者又派生自 Component。作为组件，所有关键时序代码可写入 updateTC() 方法，后台处理代码可写入 updateData() 方法。有时在实时系统开发中，图形绘制需设置比其他后台处理更低的优先级，因此 Graphic 类内定义了另一个方法，作为执行实际 OpenGL 图形绘制的占位符。

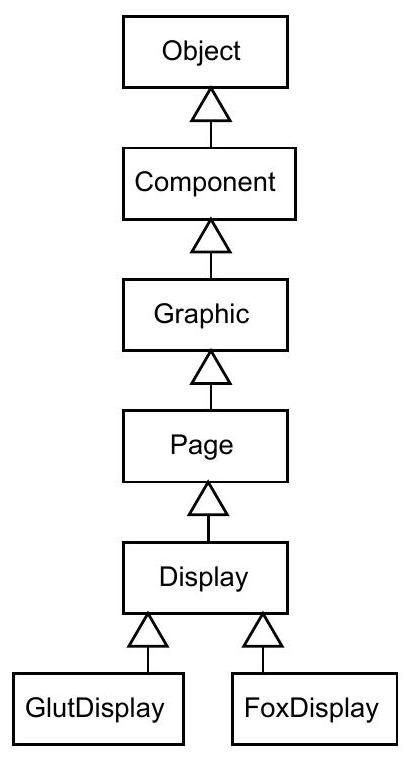

图4：图形类层级结构

MIXR 发布的示例应用演示了基本图形功能，通过绘制一个在屏幕上移动并碰撞墙壁反弹的“虫子”。示例代码组织如下：位置、速度和方向的数学计算在 updateTC() 中完成；绘制准备工作在 updateData() 中进行；实际图形绘制由 Graphic 的 draw() 方法执行。

如此组织代码，使应用开发者能灵活决定代码执行方式，并定义线程以满足响应时间要求。上述示例中，设置线程实时执行与“虫子”运动相关的关键数学计算，而在非关键时序下，由操作系统（或本例中的 Glut）利用空闲时间绘制“虫子”。

9. 设备输入输出与联动¶

MIXR 对输入输出设备及完整联动系统进行了抽象，使硬件接口对应用程序表现为一个单一（统一）设备，呈现多个模拟（轴）和数字（按钮）值，如图5所示。该联动包包含多个输入设备的接口代码，包括操纵杆和基于 USB 的设备。同时，它也扩展支持与其它商业输入卡和数据采集设备交互。

设备初始化后，通过调用 IODevice 类中定义的虚函数 receive()，可以获取设备的最新数值。还能检测按钮状态变化以及为模拟输入设置死区。

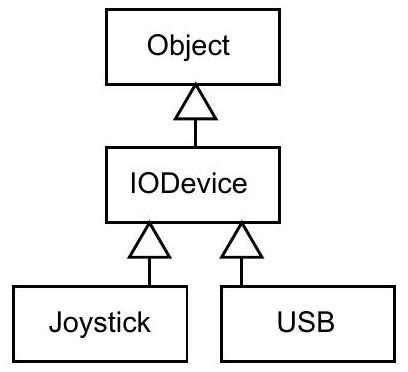

图5：设备类层级结构

Station 类定义了轴和按钮如何连接到仿真应用的模型和视图。

10. 示例应用¶

MIXR 软件发行版包含构建新应用的代码，以及展示如何利用其固有功能的示例。有关早期军事产品的详细描述，参见文献 [2]。内容涉及早期的战斗机座舱、地面控制站和群指挥所。

11. 发展机遇¶

近四十年来，MIXR 代码库在结构和功能方面不断改进与演进。从最初用 C 语言及开发者自建的类 OO 系统，到主流的 C++；从 Commodore Amiga 1000 到当代个人电脑，MIXR 已被证明是一款实用且功能强大的软件开发产品，支持了广泛的仿真应用创建。

基于此，我们并不认为 MIXR 已“完成”——事实上，我们相信自 2011 年现代 C++ 推出（近 13 年来的首次重大语言更新）以来，代码库迎来了新的机遇。例如，C++ 标准库不断扩展，提供跨平台的线程、高精度时钟和原子操作等解决方案，MIXR 可利用这些来减少代码库的规模和复杂度。同时，随着图形处理单元（GPU）作为典型 PC 的内置功能被广泛采用，针对并行数据中心操作的优化也带来了新的可能。

编程范式和惯用法也发生变化；出于多种原因，过度继承受到限制，包括：1）易于误用，如将继承用于代码复用（即“实现继承”），2）减少（或放松）紧耦合代码，3）为满足新用例需求重构继承关系。

由于 MIXR 存续时间较长，其继承结构相对稳定且定义清晰；但随着对不同潜在技术的建模与仿真需求增加，这种情况可能发生变化。

12. 结语¶

MIXR 是开源且免费提供的；可连同一套示例程序从 www.mixr-platform.org 下载使用。

附录：¶

C++ 编码标准：当开发新的或扩展现有的 OpenEaagles 类时，应遵循这些编码标准。此文档还定义了在开发 C++ 应用程序时应遵循的一些有用指导原则。

Basic 类： OpenEaagles 框架 Basic 包中包含的许多类。它还包含框架的一些底层设计理念。

BasicGL 类： OpenEaagles 框架 BasicGL 包中包含的许多类。
